400G/800G解决方案：适用于从电验证到以太网测试等的各种应用

目前的挑战：

1.按照标准，测试高速传输速率

2.支持多个光模块，无需增加测试仪

3.确保测试设备能够安装新的可插拔模块，以满足未来的需求

4.提供基于PAM4的接口：支持、测试、调试和分析

5.支持新出现的相干光接口，如ZR、ZR+、CFP2-DCO

6.支持服务质量（QoS）测试， 用于400G以太网的开通和排障

描述：400G以太网

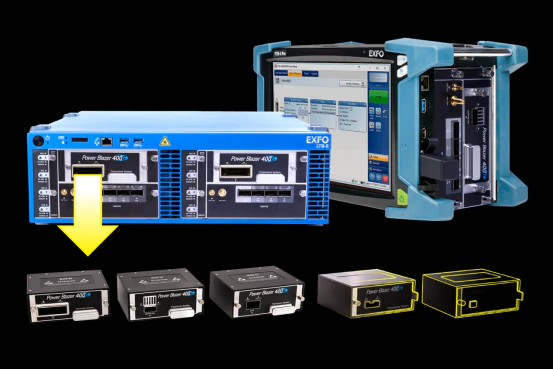

根据IEEE 802.3bs标准的定义，400GE目前是以太网生态系统中最高的客户端速率，可以为关键的汇聚和高带宽互连应用提供更强大的功能。这些应用涵盖范围广泛：云数据中心、互联网交换中心、托管服务、无线基础设施、运营商网络以及视频分发基础设施。 EXFO的400G测试与测量解决方案非常先进、功能强大、用途广泛且可扩展，能够将机架式平台（LTBRs-8/LTB-2）和便携式平台（FTB-4 Pro/FTB-2 Pro）同各种模块结合起来，从而具备独特的灵活性。

  新的400G技术定义了新的物理层规范，用于200 Gbit/s和400 Gbit/s传输，并规定必须具备前向纠错（FEC）功能以纠正错误，旨在补偿信号损耗并优化链路质量。我们的高速测试仪具有基于Reed-Salomon编码的FEC统计工具，这种编码也称为RS（544，514），码字由544个符号构成，其中514个符号专用于净荷，30个符号用于奇偶校验。这种类型的FEC可以纠正每个码字多达15个错误符号。

PAM4：实现400G传输的关键技术

最新的400G速率在高速接口中得以实现，这要归功于采用了4电平脉冲幅度调制（PAM4），它使数据密度相对于NRZ基本上增加了一倍。PAM4作为一种新的编码技术，可以驱动8个50G通道或4个100G通道，用于不同版本的CFP8、OSFP和QSFP-DD模块，取代基于NRZ的传统接口。在这个架构中，基于PAM4的器件可带来很多优势，但也给测试带来了很大的挑战，因为分析4电平系统的容量要比分析NRZ的容量复杂许多。另外，PAM4的幅度比NRZ短三倍，信噪比更低，编码电平间距更小，因而对噪声更敏感。 因此，基于400G PAM4的接口分析和调试起来非常复杂，这是因为在安装网络之前、期间和之后都必须测试光模块的几个参数，如Tx和Rx的光功率、电功耗、温度、时延差等。 我们提供了一系列工具来分析并调试基于PAM4的光模块，例如预加重、均衡和PAM4直方图（用于表示调制的4个电平，实现每个通道的实时PAM4分析）。

在制造环境中验证光模块

目前，新一代的200G/400G光模块正以每天数千台的速度进行量产，它们必须满足严格的质量和可靠性标准，才能在当今要求苛刻的高速网络（包括5G网络）中可靠地工作。制造商需要简便的解决方案，在不同的生产阶段提供快速和准确的光模块评估和验证，才能维持这种生产速度。

为满足这一需求，我们设计了新颖的端到端解决方案，用于鉴定下一代光模块，包括客户端测试仪，并配备了一套分析工具，以快速、轻松地验证200G/400G光接口。

EXFO的高速解决方案符合400G生态系统要求，支持当前的200G/400G光接口以进行以太网测试，采用FlexE技术，从而支持灵活的以太网MAC速率传输，并借助FlexO/OTUCn，基于现有的OTN技术来传输更大的客户端带宽。

应用：

1. 200G/400G以太网：根据IEEE 802.3bs标准，生成并测试流量

2.支持DAC和AOC线缆

3.OTUCn/FlexO

4.前向纠错（FEC）测试：错误插入和监测

5.高速光模块验证（光、电测试）

6.误码测试

7.FlexE测试功能，支持低速和高速以太网客户端

8.RFC 2544

相关产品介绍：

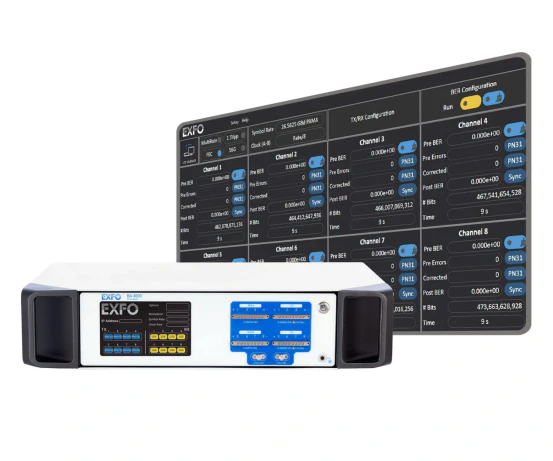

一．BA-4000 Bit Analyzer - 800G电误码率分析仪

误码率（BER）是数字通信的一个关键性能属性。可使用误码率分析仪来评估网络、子系统或器件传输信号的质量，它将收到的数据流与发送的数据流进行对比，从而计算出误码数。

BA-4000误码率分析仪是一种NRZ/PAM4电误码率分析仪，针对生产线进行设计。它有六种型号可供选择： BA-4000-4-28-NRZ：100G误码率分析仪，支持4通道NRZ 28 Gbit/s测试。

BA-4000-8-28-NRZ：200G误码率分析仪，支持8通道NRZ 28 Gbit/s测试。 BA-4000-4-28-PAM：100G/200G误码率分析仪，支持4通道NRZ 28 Gbit/s或4通道PAM4 28 GBd测试。

BA-4000-4-56-PAM：200G/400G误码率分析仪，支持4通道NRZ 56 Gbit/s或4通道PAM4 56 GBd测试。

BA-4000-8-28-PAM：200G/400G误码率分析仪，适用于8通道NRZ 28 Gbit/s或8通道PAM4 28 GBd测试。

  BA-4000-8-56-PAM：400G/800G误码率分析仪，适用于8通道NRZ 56 Gbit/s或8通道PAM4 56 GBd测试。

BA-4000误码率分析仪利用FEC模拟功能，提供强大的突发错误分析。主要的FEC功能包括： PRBS错误检测和修正 Pre-FEC和Post-FEC BER统计 KP4/KR4和低延迟FEC协议 配备FEC码型生成器和检测器（FGC），生成RS-FEC Scrambled Idle码型 FEC符号错误分布图：码字 vs 符号错误 FEC余量自动计算

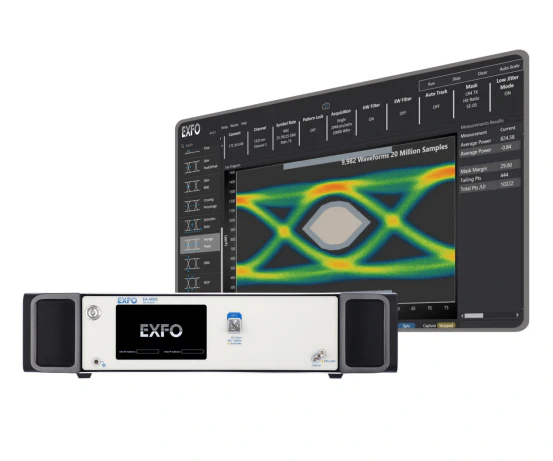

二．EA-4000 Eye Analyzer - 光、电采样示波器

EA-4000眼图分析仪是速度在业内出类拔萃的光、电采样示波器。它非常适用于在生产线上鉴定发射器和接收器时进行眼图分析。EA-4000支持单模和多模光纤，具备超低抖动模式，从而在生产线上提供出色的测试性能。

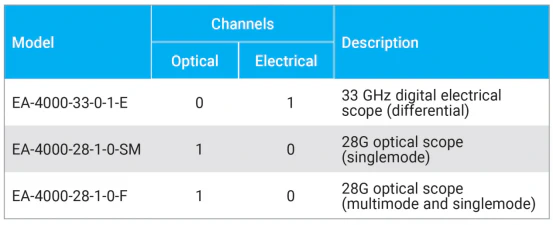

它还提供单端口或双端口，用于鉴定基于NRZ的器件的光学和电气特性。 EA-4000有三种型号来覆盖不同的应用：

EA-4000眼图分析仪、BA-4000误码率分析仪、MA-4000模块分析仪和CD-4000时钟数据恢复仪共同组成EXFO的新颖解决方案，用于端到端的光模块验证。

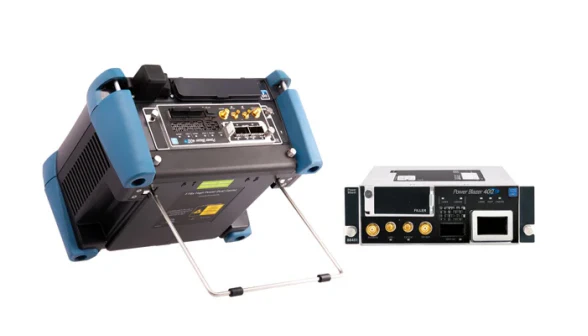

三．FTBx-88480 Series - 紧凑的双端口400G测试仪

通过FTBx-88480系列模块，任务繁重的技术人员可以在一个平台上，顺利而熟练地进行切换，以测试不同的速率（1G-400G）、接口和光模块。该系列模块有三种配置（FTBx-88480、FTBx-88481和FTBx-88482），可安装在EXFO的便携式和机架式平台上，从而提供极高的测试灵活性。FTBx-88480系列采用模块化设计，配备新颖的开放式光模块系统（OTS）及112G电端口，既可以测试现有的光模块，又可以测试未来的下一代光模块。

由于要测试的连接点数量太多，而且需要考虑预算限制，因此运营商需要能够完成更多任务的测试设备，这些设备能够应对最新出现的技术。 FTBx-88480系列400G测试仪可帮助运营商充分利用紧张的测试设备预算。运营商只需要投资购买一台这种多业务测试平台，就可以灵活测试1G-100G网络和新出现的400G网络。它是一款模块化平台，这意味可以方便地进行升级，从而轻松应对网络从现在到未来的演变。

无论是运营商在实验室内测试最新的光模块，还是设备制造商在生产车间进行测试，对400G测试解决方案的需求都超出现场，延伸到了实验室和制造环节。 通过在EXFO LTB-8机架式平台上安装FTBx-88480系列模块，用户可以： 同时运行8个400G测试端口，更快地完成更多任务 测试不同速率（400G、200G、100G、25G）和光模块（OSFP、QSFP-DD）

需要同时进行不同的测试？

或者想要在四个端口上测试相同的技术以加快完成测试计划？

我们的四端口FTBx-88482模块都可以满足您的要求。提供双测试功能——既可以是两个相同的测试，也可以是两种不同的测试，包括BERT、RFC 2544、OTN、iOptics等！ 将FTBx-88480系列模块与其它一流的测试工具（如光谱分析仪、光开关和可变衰减器）结合起来，提供一整套高级测试功能。

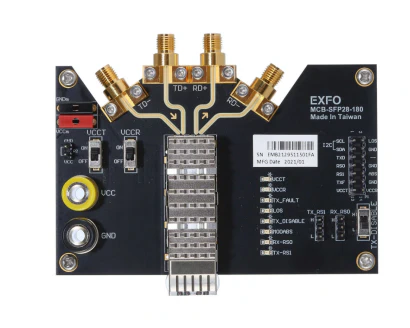

四．Module Compliance Board - 用于测试下一代光模块的MCB

应用：光模块的测试和验证

主要优点;

1.支持的MSA接口：QSFP-DD、OSFP、QSFP28、SFP28、SFP-DD和DSFP

2.管脚符合MSA标准

3.支持90度2.92 mm RF连接器或1x8多同轴O-SMPM RF连接器

4.支持DDMI连接（I2C）

5.开关控制（VCCT/VCCR/VCC1/LPMode/ResetL/MODSEIL）

6.LED显示（VCCT/VCCR/VCC1/ModPrsL/InitMod/ResetL/ MODSEIL/IntL）

7.3种VCC连接方式（header pin/power jack/banana）

青岛法特科技有限公司为国内EXFO一级代理，为您提供EXFO各类通信解决方案。
