EXFO FTBx-5245、5255光谱分析仪的应用

光通信及光纤通信中的光谱分析光通信是一种基于光信号传输的通信技术，而光纤通信则是利用光纤作为传输介质的通信方式。光谱分析在光通信和光纤通信中起着至关重要的作用，它能够对光信号进行准确的测量和分析，确保通信系统的稳定性和性能。

光谱分析在光通信和光纤通信中的应用主要包括：

光纤光谱分析：光纤的衰减特性是影响光信号传输质量的重要因素之一。通过光谱分析，可以测量光信号在不同波长下的衰减程度，进而评估光纤的传输性能。这有助于提前检测光纤的损耗和故障，及时进行维护和修复，降低通信系统的故障率和维护成本。

光通信系统性能监测：光通信系统中的光信号质量和性能对通信传输的可靠性和速率起着至关重要的作用。光谱分析可以对光信号的波长、功率、谱线宽度等进行实时监测和分析，及时发现信号异常或失真现象，帮助运维人员定位和解决问题，提高通信质量和系统性能。

光通信故障诊断：光谱分析可以检测传输过程中的故障和错误。例如，通过对光谱的分析和比较，可以识别出不同光源或光纤传输通道之间的不匹配或损耗情况，及时发现并排除问题，提高通信系统的可靠性和稳定性。

波分复用系统监测：波分复用是一种有效的光通信技术，用于在单根光纤中传输多个不同波长的光信号。光谱分析在波分复用系统中扮演着重要角色，可以对每个波长通道的光信号进行分析和监测，确保它们之间的隔离性、稳定性和传输质量。

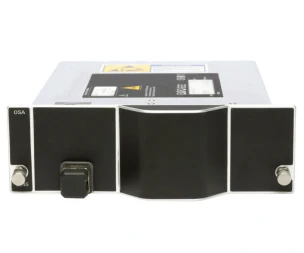

今天小编就给大家介绍一款EXFO光谱分析仪FTBx-5245/5255光谱分析仪。

首先它具有以下主要功能：

1.在线测量100G/200G/400G信号的Pol-Mux OSNR（FTBx-5255）

2.业内首个涵盖所有应用的一体化OSA：高速（100G+在线OSNR）、 CWDM、O和L波段测试

3.便携的DWDM/CWDM网络光谱鉴定解决方案

4.非常小的OSA/传输网解决方案，可安装在单个平台（FTB-4 Pro）中

5.提供符合IEC 61282-12标准的Pol-Mux OSNR选件

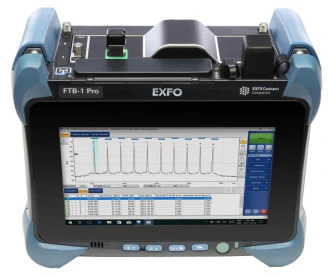

6.FTB-2 Pro和FTB-4 Pro平台配备10英寸大屏幕显示器

FTBx-5245/5255是一款易于使用的OSA，可提供一系列为在研发和制造环境中工作的用户量身打造的测量模式。

FTBx-5255是市场上首个能够在单个模块中满足所有应用需求的OSA：

• 高速DWDM，可测量10G至400G信号的OSNR，包括在线Pol-Mux OSNR

• CWDM光谱分析

• 可插拔光模块（CFP、XFP）O波段光谱分析（在1300 nm区域）以及光模块L波段光谱分析

光信噪比（OSNR）长期以来被认为是波分复用（WDM）网络的关键性能指标，这是因为它可在很短的时间内进行多通道信号质量评估。此外，OSNR可在几分钟内预测误码率（BER），而典型的BER测试必须运行数小时乃至数日。 IEC 61280-2-9标准将OSNR测量定义为测量信号功率与峰值间一半距离处噪声之间的功率比。然而，该方法在ROADM或 40G网络中可能会导致结果有误，因为峰值之间的噪声水平不再直接与通道波长处的噪声水平相关。EXFO的带内OSNR测 量方法是该挑战的解决之道。 对于40G、100G和200G的Pol-Mux信号来说，IEC或带内方法都行不通。这就需要全新的测量方法：Pol-Mux OSNR。

运营商希望降低自己的OPEX，但因为部署了一些新技术（如更密的通道间隔、偏振复用信号等），WDM网络开始变得日益复杂，这反过来增加了可能会导致故障的因素。以前的损伤类型相对较少且众所周知（如损耗过大、色散高和ASE噪声过大），而新部署的技术导致了以前不常见的损伤，如串扰和非线性效应。因此，电信公司需要找到能够发现这些损伤及其对信号衰减影响的方法。

 现在，EXFO的WDM检测器可帮助实现该目标，因为它能够提供 每个直接检测通道的信号和噪声详情。得益于这种高效的损伤发现方法，可以更迅速地定位有缺陷的器件，从而缩短排障时间并降低OPEX。WDM检测器可提供链路特性信息，如是否存在偏振复用信号以及滤波器或ROADM导致的噪声。它还可以检测是否存在多种类型的损伤（串扰、非线性效应、载波泄露和PMD脉冲展宽），并评估它们的严重程度（良好、告警、风险）。

相信您看到这里对FTBx-5245/5255有了最基础的了解，如您想了解更多可直接咨询青岛法特科技有限公司。青岛法特科技为国内EXFO一级代理商，为您提供EXFO仪器完善的售前、售中、售后服务。
