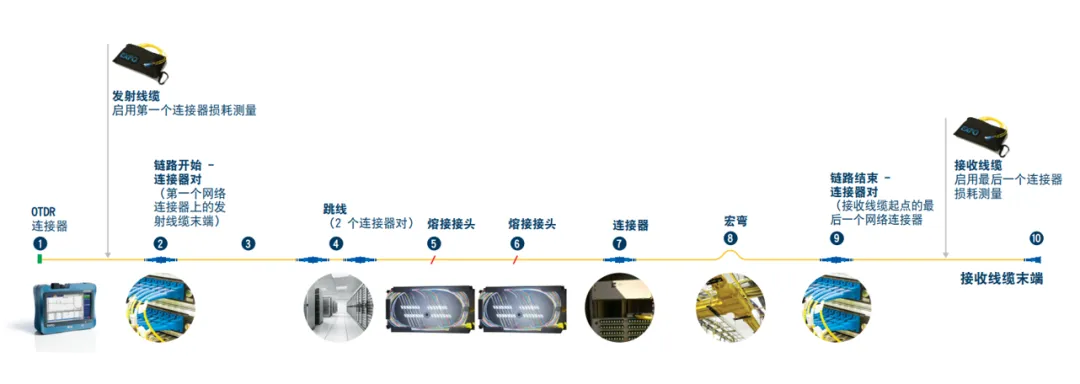

1，OTDR端口

2，第一个网络连接器/反射事件

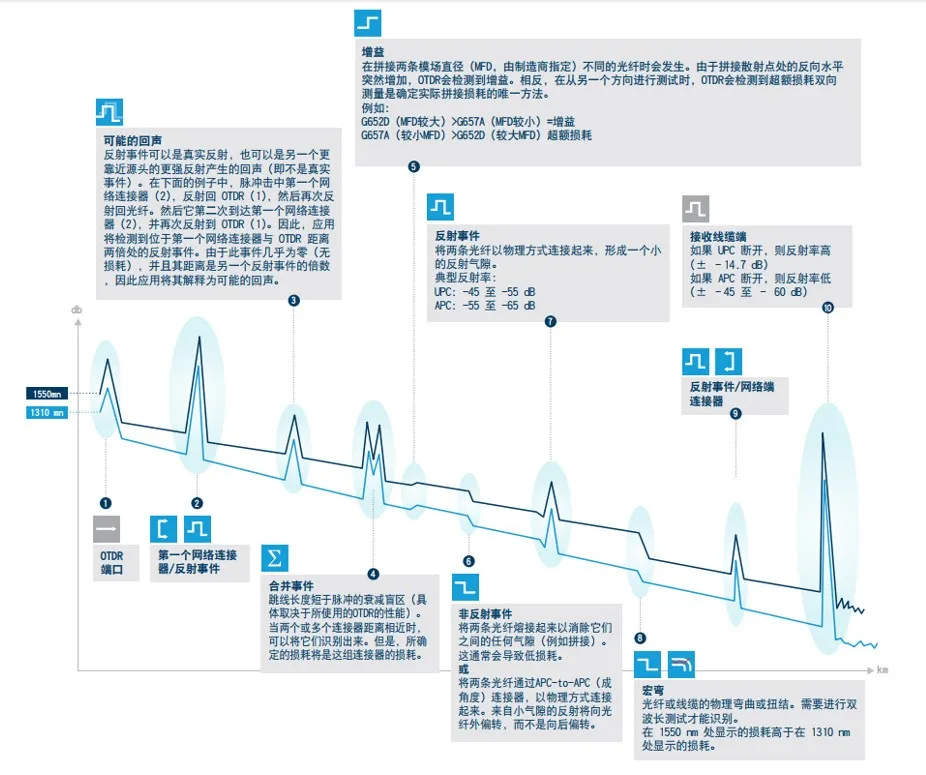

3，可能的回声

反射事件可以是真实反射，也可以是另一个更靠近源头的更强反射产生的回声（即不是真实事件）。

在下面的例子中，脉冲击中第一个网络连接器（2），反射回OTDR（1）.然后再次反射回光纤。

然后它第二次到达第一个网络连接器（2），并再次反射到OTDR（1）。

因此，应用将检测到位于第一个网络连接器与OTDR距离

两倍处的反射事件。由于此事件几乎为零（无损耗），并且其距离是另一个反射事件的倍数因此应用将其解释为可能的回声。

4，合并事件

跳线长度短于脉冲的衰减盲区（具体取决于所使用的OTDR的性能）。

当两个或多个连接器距离相近时，可以将它们识别出来。但是，所确定的损耗将是这组连接器的损耗。

5，增益

在拼接两条模场直径（MFD，由制造商指定）不同的光纤时会发生。由于拼接散射点处的反向水平突然增加，OTDR会检测到增益。相反，在从另一个方向进行测试时，OTDR会检测到超额损耗双向测量是确定实际拼接损耗的唯一方法。

例如：

G652D （MFD较大）>G657A（MFD较小）=增益

G657A（较小MFD）>G652D（较大MFD）超额损耗

6，非反射事件

将两条光纤熔接起来以消除它们之间的任何气隙（例如拼接）。

这通常会导致低损耗。

或

将两条光纤通过APC-to-APC（成角度）连接器，以物理方式连接起来。来自小气隙的反射将向光纤外偏转，而不是向后偏转。

7，反射事件

将两条光纤以物理方式连接起来，形成一个小的反射气隙。

典型反射率：

UPC：-45至-55B

APC:-55至-65dB

8，宏弯

光纤或线缆的物理弯曲或扭结。需要进行双波长测试才能识别。

在1550mm处显示的损耗高于在1310mm处显示的损耗。

9，反射事件/网络端连接器

10，接收线缆端

如果UPC断开，则反射率高（±-14.7dB）

如果APC断开，则反射率低（±-45至-60dB）
