EXFO CTP10是一款模块化无源光器件测试平台，以扫频技术为核心，集速度、精度与灵活性于一体，可实现插入损耗（IL）、回波损耗（RL）、偏振相关损耗（PDL）及光电流等关键参数的高精度测量，凭借亚皮米级分辨率、高动态范围及可扩展架构，完美适配无源光器件从研发创新到规模制造的全生命周期测试需求，为光通信领域的技术突破与产品量产提供核心支撑。

一、EXFO CTP10在制造业中的应用

制造业场景的核心需求是高效、精准、可重复的批量测试，兼顾产能提升与质量管控，EXFO CTP10通过模块化设计、自动化集成及高速测试能力，解决了无源光器件量产过程中的测试效率低、数据一致性差、端口适配性不足等痛点，广泛应用于各类无源光器件的生产全流程。

（一）批量生产中的全流程质量管控

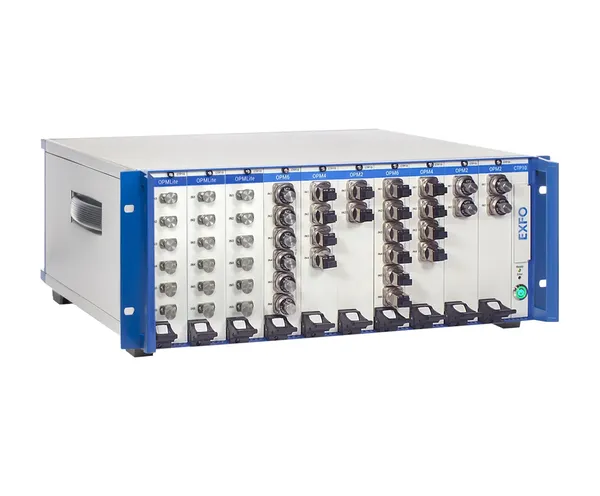

在光纤连接器、光分路器、光耦合器、薄膜滤波器（TFF）等无源光器件的批量生产中，CTP10承担着来料检验、过程测试、成品出厂检测的全流程把关任务。其支持10个热插拔模块的插槽设计，可通过机箱级联实现从几个到100多个端口的器件测试，适配不同端口数量的批量测试需求，大幅提升测试吞吐量。

来料检验阶段，CTP10可快速检测上游供应商提供的光器件核心参数，验证其是否符合IEC 61300系列、GR-1209-CORE等行业标准及企业生产规范，例如检测单模器件插损是否小于0.5 dB、回波损耗是否≥40 dB，从源头杜绝不合格原料流入生产线。过程测试阶段，针对器件组装、封装等关键工序，CTP10可实时监测插损、PDL等参数的变化，及时发现组装偏差、光纤对准不良等问题，避免批量返工，降低生产成本。成品出厂检测阶段，其高速扫频能力可在几秒内完成单台器件的全参数测试，扫描速度更高可达200 nm/s，同时保持70 dB以上的动态范围和1 pm的采样分辨率，确保每台出厂器件的性能一致性，满足电信、数据中心等下游领域的严苛要求。

（二）自动化生产线集成与效率提升

随着无源光器件产能需求的提升，自动化生产线已成为行业主流，EXFO CTP10凭借兼容SCPI命令的远程控制能力，可无缝集成到自动化生产系统中，实现测试流程的全自动化，大幅减少人工干预，提升生产效率。例如，在光子集成电路（PIC）的量产测试中，CTP10可与MPI Corporation的晶圆处理设备结合，构成全自动测试系统，实现晶圆级的批量测试，Tower Semiconductor公司通过该组合优化了PIC测试流程，满足了代工厂可扩展、可定制的测试需求。

此外，CTP10具备激光器共享功能，可同时连接多台可调谐激光器，实现多台器件的并行测试，进一步提升测试效率。其内置的大容量硬盘可直接存储测试数据，支持数据导出与追溯，便于生产过程中的质量分析与问题排查，同时直观的图形用户界面（GUI）可简化测试配置与数据解读，降低操作人员的专业门槛，适配大规模生产的人力需求。

（三）特殊场景与高端器件测试适配

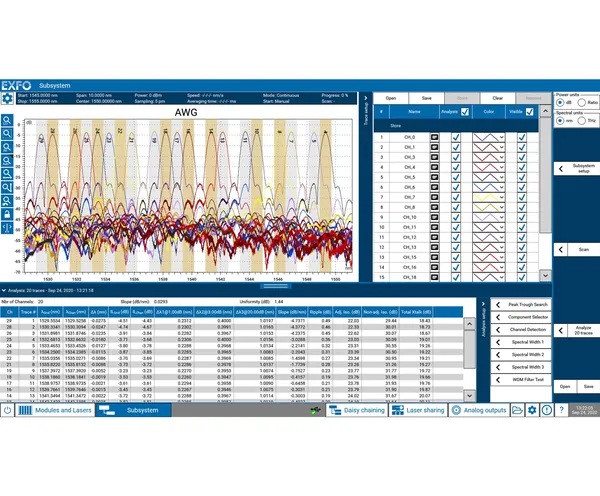

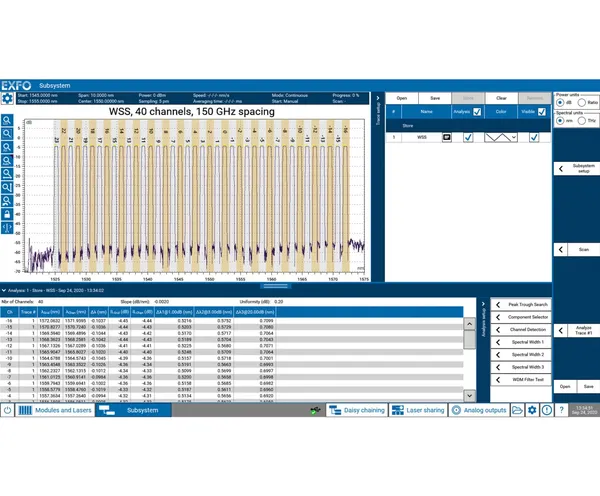

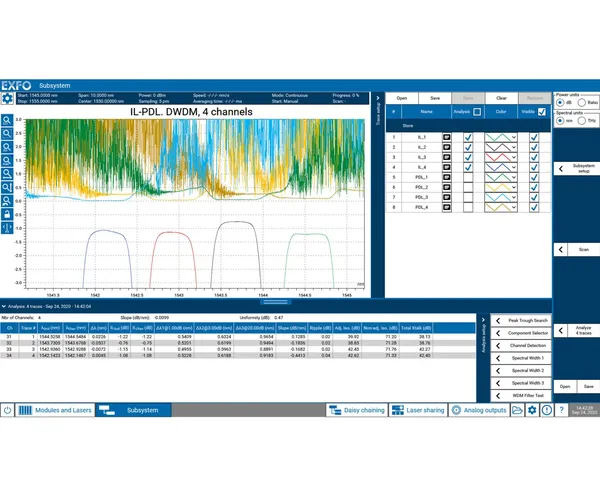

针对波分复用（WDM）系统中的高端器件，如波长选择开关（WSS）、阵列波导光栅（AWG）等，CTP10具备行业领先的全波段PDL测量能力（1260-1620 nm），可精准测量器件在不同波长下的偏振相关损耗，确保器件在高速光网络中的稳定性。其单次扫描即可完成全动态范围的IL测量，无需后期曲线缝合，特别适合光谱对比度高的器件测试，可在不牺牲测量质量的前提下，实现高速扫描测试。

在环境适应性测试中，CTP10可配合温湿度测试设备，监测器件在-40°C至+85°C温度循环、85% RH湿度环境下的参数变化，验证器件的机械耐久性与抗老化性能，确保产品在复杂应用场景下的可靠性，满足工业级应用需求。

二、EXFO CTP10在研发中的应用

研发场景的核心需求是高精度、高灵活性的参数表征与性能验证，助力研发人员突破技术瓶颈、优化产品设计，EXFO CTP10凭借亚皮米级的波长分辨率、宽光谱覆盖范围及丰富的测试功能，成为无源光器件研发领域的核心测试工具，广泛应用于新型器件研发、性能优化及技术创新等环节。

（一）新型无源光器件的性能表征与设计优化

在新型无源光器件（如硅光子器件、高Q值环形谐振腔、集成光子电路等）的研发中，CTP10可提供高精度的光谱表征能力，其采样分辨率更高可达20 fm，能够精准捕捉窄光谱特征，为器件设计提供关键数据支撑。例如，在硅光子器件研发中，CTP10可与Maple Leaf Photonics的光电探测系统结合，构成全自动测试系统，大幅提升晶圆测试速度，助力AEPONYX等企业实现微光开关等器件的快速研发。

研发人员可通过CTP10对器件的IL、RL、PDL等参数进行全方位测试，分析参数与器件结构、材料特性之间的关联，优化器件设计方案。例如，通过测试不同结构光分路器的分光比与均匀性，调整器件结构参数，确保分光比偏差控制在±5%以内，均匀性≤1.5 dB；通过测试薄膜滤波器的波长相关损耗（WDL），优化薄膜厚度与层数，确保损耗波动符合±0.3 dB的标准要求。

（二）前沿光通信技术的研发验证

随着5G、数据中心、FTTH（光纤到户）等技术的快速发展，对无源光器件的性能提出了更高要求，CTP10可助力研发人员开展前沿光通信技术的验证与创新。例如，在WDM系统、相干光通信等技术研发中，CTP10可对WSS、ROADM等核心器件进行校准与测试，验证器件在宽波长范围内的性能稳定性，为技术落地提供保障。

其宽光谱覆盖范围（1240-1680 nm）可适配电信、传感、激光雷达等多个领域的研发需求，支持光电流测量与瞬态现象记录，可捕捉光信号的瞬时变化，为新型光传感器件、光探测器的研发提供精准的测试数据。此外，CTP10的模块化设计可灵活添加测试模块，满足研发过程中不同测试需求的切换，降低研发设备投入成本。

（三）行业标准合规性与定制化测试

研发过程中，器件性能需符合国际、行业标准及客户定制化要求，CTP10内置了丰富的标准测试模板，可直接对接IEC 61300系列等行业规范，便于研发人员快速验证器件的合规性。同时，其灵活的测试配置功能可满足定制化测试需求，研发人员可根据具体研发目标，自定义测试参数、扫描范围与测试流程，实现个性化测试。

例如，在高校、科研院所的光子学研究中，CTP10可用于无源光器件的基础特性研究，通过高精度测量揭示器件的物理机制；在企业研发中，可针对客户特定需求，定制测试方案，验证器件的特殊性能指标，助力产品差异化研发，提升市场竞争力。

三、CTP10在两大场景中的核心优势与价值总结

无论是制造业的批量生产管控，还是研发领域的技术创新，EXFO CTP10都凭借其独特的技术优势，发挥着不可替代的作用。其核心优势集中体现在三个方面：一是高精度与高速度的平衡，亚皮米级分辨率与200 nm/s的扫描速度结合，既保证测试精度，又提升测试效率；二是模块化与可扩展性，支持热插拔模块与机箱级联，适配不同端口数量、不同类型器件的测试需求；三是自动化与易用性，兼容SCPI远程控制，内置GUI与数据分析功能，简化操作流程，降低使用门槛。

在制造业中，CTP10实现了无源光器件量产的全流程质量管控与效率提升，帮助企业降低生产成本、保障产品一致性，助力产能规模化扩张；在研发中，CTP10为新型器件研发与技术创新提供了精准的测试支撑，加速研发周期，推动光通信技术向高速率、低损耗、小型化方向发展。随着光网络向高速率、低时延演进，EXFO CTP10将持续适配行业需求，成为无源光器件领域研发与制造的核心支撑工具，助力光通信产业的高质量发展。
