1. 测试系统的复杂性与成本激增

· 问题：400G/800G模块通道数多，需要多通道同步的BERT、高性能采样示波器、参考光发射/接收机、多个光衰减器等，系统搭建复杂，线缆繁多，且设备极其昂贵。

· 挑战：校准和维护这样一个多仪器系统的工作量巨大，任何环节的微小误差都会导致测试结果不准。

2. 信号完整性的严峻挑战

· 问题：56Gbaud PAM4及更高速率的信号对PCB走线、测试夹具、射频电缆的损耗和反射非常敏感。连接器的一个微小阻抗不连续就会严重扭曲眼图，导致误判。

· 挑战：区分是模块本身性能不佳，还是测试系统引入的损伤，变得异常困难。需要“去嵌入”技术来剥离夹具的影响。

3. 接收机测试的“黄金标准”依赖

· 问题：接收机灵敏度测试的准确性完全依赖于参考光发射机的质量。它的眼图、抖动、噪声必须远优于被测接收机的容限。

· 挑战：随着速率提升，制造一个近乎完美的参考光源本身就是一个技术挑战。参考光源的性能直接决定了测试结果的可靠性和动态范围。

4. 抖动与压力眼测试的复杂性

· 问题：PAM4信号对抖动和噪声更敏感。抖动容限测试需要精确地在不同频率点注入特定幅度的抖动，并确保其他参数不变。

· 挑战：生成一个符合OIF或IEEE标准的、可重复的“压力眼”信号非常复杂，需要精确控制所有损伤参数的比例和相互关系。手动配置费时费力且易出错。

5. 测试时间与效率瓶颈

· 问题：多通道并行测试虽然能提升效率，但接收机灵敏度、抖动容限等测试本身是扫参过程（扫描光功率、扫描抖动频率/幅度），非常耗时。对于生产测试而言，时间是成本。

· 挑战：如何在保证测试覆盖率（Coverage）和精度的前提下，优化测试流程，减少测试时间，是量产面临的核心问题。自动化脚本和智能化判断成为必需。

总结而言，EXFO BA-4000的解决方案正是针对上述实际问题而设计：

· 通过高度集成的多通道平台，降低系统复杂性和线缆干扰。

· 提供原生、高质量的信号产生与分析能力，确保测试激励信号的准确性。

· 内置标准化的抖动注入和压力眼生成向导，简化最复杂的测试设置。

· 强大的自动化API和与FTB平台的集成，将复杂的多步测试流程打包成“一键执行”，直接输出通过/失败结果和报告，完美应对研发深度分析和生产高效率的双重需求。

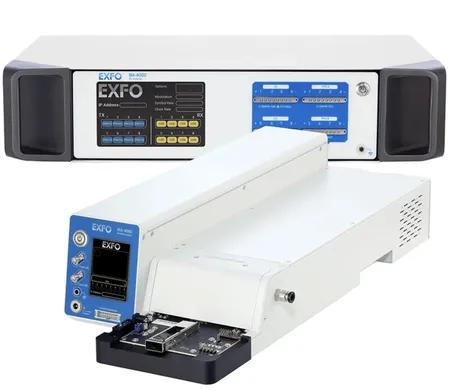

EXFO BA-4000 解决 400G/800G 光模块测试的具体方法

BA-4000 的方法论核心在于 “精确产生” 和 “精密分析” 高速电信号与光信号，以全方位评估模块的发射机（Tx）和接收机（Rx）性能。

1. 硬件配置与连接

· 多通道并行测试：400G光模块通常由4路或8路并行通道组成（如400G-DR4为4x100G PAM4）。BA-4000通过配置多块发射（PPG）和接收（ED）卡，可同时生成和分析所有通道的信号，实现真正并行测试，极大提升效率。

· PAM4支持：BA-4000硬件原生支持PAM4（四电平脉冲幅度调制）信号的产生与分析。它能产生高质量的PAM4码型（如PRBS13Q），并内置PAM4解码器，直接测量PAM4信号的误码率（BER）。

· 连接方式：通过高密度、低损耗的射频电缆（如1.85mm或1.0mm）连接到光模块测试夹具（Test Fixture）的电接口。对于光口，则使用高质量的光纤跳线连接到其集成的或外置的参考光接收机（用于Tx测试）或参考光发射机（用于Rx测试）。

2. 发射机（Tx）性能验证方法

· 发射机误码率（Tx BER）

o 方法：BA-4000的PPG产生标准的电信号（NRZ或PAM4），驱动光模块的发射机。模块输出的光信号由一台参考光接收机（其性能已知且远优于被测模块）接收并转回电信号，再由BA-4000的ED进行分析。

o 判定：比较发送的原始码型和接收到的码型，计算出BER。极低的BER（如<1E-12）证明发射机性能优良。

· 发射机眼图与光调制幅度（OMA）

o 方法：BA-4000的ED或集成的采样示波器功能（如果配备），可以对参考接收机转换后的电信号进行采样，生成PAM4眼图。

o 分析：软件自动分析眼图的张开度、光调制幅度、消光比、信噪比等关键参数，判断信号质量是否符合IEEE标准。

· 发射机抖动（Tx Jitter）

o 方法通过高精度时钟恢复和抖动分析算法，将眼图上的总抖动分解为随机抖动和确定性抖动。

o 判定确保发射机的抖动分量在模块规格和系统预算允许的范围内。

3. 接收机（Rx）性能验证方法
这是测试的核心和难点，BA-4000提供了全套解决方案。

· 接收机灵敏度（Rx Sensitivity）与光功率代价

o 方法：BA-4000的PPG驱动一台参考光发射机，产生一个“黄金标准”的、干净的光信号（具有已知的OMA和消光比）。将此光信号通过可调光衰减器输入到被测光模块的接收机。

o 测试过程：逐渐增加衰减（降低入射光功率），同时用BA-4000的ED实时监测模块输出电信号的BER。找到BER达到某一阈值（如1E-6或1E-12）时的最小接收光功率，即为灵敏度。

· 接收机抖动容限（Rx Jitter Tolerance）

o 方法：这是衡量接收机在恶劣信号环境下工作能力的关键测试。BA-4000的PPG可以在产生的电信号中，精确注入可控类型和数量的抖动（如正弦抖动SJ、带抖动的码型）。

o 测试过程：将注入抖动的信号通过参考光发射机转换为光信号，输入被测接收机。在固定光功率下，不断增加注入抖动的幅度，直到BER恶化到阈值。绘制出抖动幅度与频率的关系曲线（抖动容限模板），判断其是否超出标准模板（如OIF-CEI或IEEE 802.3标准）的要求。

· 接收机压力眼容限（Stressed Eye Tolerance）

o 方法：比单一抖动容限更全面的测试。BA-4000可以生成一个包含多种损伤的“压力眼”信号——即同时加入抖动、噪声、码间干扰，并控制光调制幅度和消光比。

o 测试过程：用这个最恶劣但符合标准的“压力眼”信号去考验接收机。如果接收机在规定的光功率下，BER仍能满足要求，则证明其鲁棒性极强。这是400G/800G模块认证的必测项目。

4. 高级与集成功能

· 实时BER监测（BERT in a Box）：BA-4000可配置为误码仪模式，直接与被测模块的通信接口对接，进行长时间、稳定的系统级BER测试，用于可靠性评估和老化测试。

· 集成解决方案：在EXFO的FTBx系列平台中，BA-4000可以与可调激光源、光衰减器、光开关等集成，实现全自动化测试，一键完成灵敏度、抖动容限等全套测试，并生成报告。
