运营商高速网络测试

运营商面临的挑战：

1.空前的带宽需求

2.在高速网络内实现高性能需要各种测试方案

3.高速技术比较复杂

描述：

技术改变了我们的生活。在这个世界里人们可以随时随地保持连接，因此运营商和数据中心面临着空前的带宽需求。客户的高速连接需求呈指数增长，使运营商必须找到新的解决方案，而答案就在100G和400G网络。高速网络时代已经到来，EXFO是客户值得信赖的伙伴，帮助他们在关键的高速网络里提供非常高的性能。在高速网络实现高性能需要各种测试方案，鉴定光纤状态、进行链路调试和开通并评估数据传输的完整性。

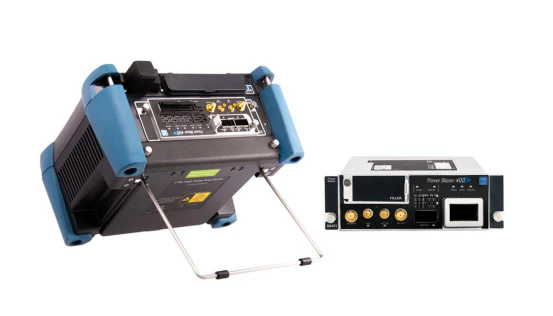

用于100G调试、开通和排障的一体化解决方案

EXFO的FTB-4 Pro集成了FTBx-88200NGE 100G多业务测试模块和FTBx-5255光谱分析仪，使这个便携式平台能够提供100G调试、开通和排障功能，这在业内可属创新。除了结合FTBx-88200NGE和FTBx-5255外，FTB-4 Pro平台还将集成OTDR模块，用于光纤鉴定，实现非常高的多功能性和灵活性。

相关产品：

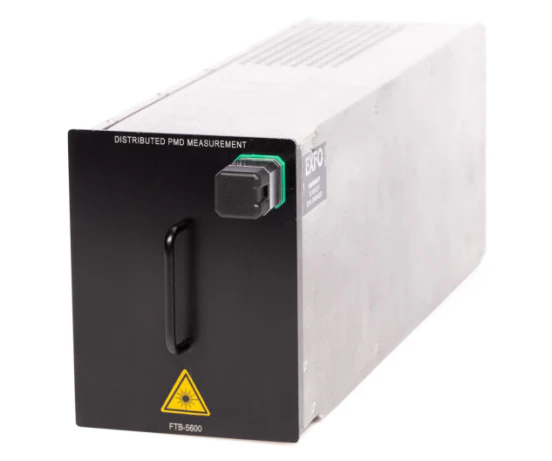

1.FTB-5600(分布式PMD分析仪）

主要功能：

1.定位造成链路总PMD较大部分的光纤段

2.隔离并修复PMD情况最糟糕的光缆段

3.对光纤网络进行经济高效的升级，否则网络速度会受到PMD的限制

4.帮助识别能够提高整个网络性能的细微变化

搭载平台：

FTB-4-PRO\FTB-500

一、优化已部署的光纤基础设施：

由于部署新光纤的成本让人望而生畏，因此运营商通常更愿意使用已部署的光纤，而不是建设新的光纤基础设施。有时，由于性能不佳，尤其是由于PMD的原因，旧的光纤可能会被视为不可用。在其它情况下，运营商可能会选择较低的数据速率 （例如2.5G），因为PMD较高的光纤被认为不适合传输快速数据速率（例如10G）。这些都是在PMD分布分析出现之前的事情了。这种创新的PMD测量方法使运营商能够充分利用已部署的光纤基础设施。

由于传统的PMD测量技术仅提供与通过/未通过阈值相比的端到端PMD总值，因此在过去技术人员无法确定导致链路“未通过”PMD测试的原因，即是整个链路还是某些链路段。PMD分布分析方法旨在避免这种灰色区域，并帮助网络运营商应对PMD评估的挑战。

二、测量PMD随距离的变化情况

EXFO的FTB-5600是一款定量的PMD分布分析仪。运营商抓住这款产品所依赖的技术突破，便能以经济高效且节省时间的方法将网络升级，而在此之前，网络升级的成本非常高。通过分解PMD测量结果，PMD分布分析可精确定位PMD较高的链路段，并对其进行精确验证。

在向高速传输发展的过程中，由于部署高PMD容限系统或新光纤的成本过高，网络运营商往会犹豫不决。但是现在，得益于PMD分布分析，网络运营商便有了新的选择：识别链路上PMD较高的链路段并执行局部整改，从而有效延长传统网络的生命周期。

FTB-5600的PMD分布柱状图会立即显示出造成大部分PMD的一个或多个链路段。在该示例中，有故障的5km那段链路造成了总PMD的96%以上。

借评估功能，您可以直接在界面上模拟替换造成较高PMD的所有链路段后对总PMD的影响，从而帮助您在更短的时间内作出更英明的决策。

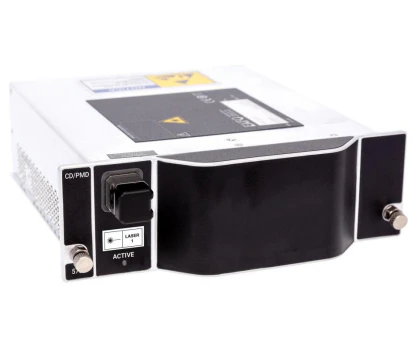

2.FTB-570(单端色散分析仪）

主要功能和特点：

1.单端测试效率高：从单个位置对多条链路进行CD/PMD测试，从而最大限度地减少返场次数并降低运营成本（OPEX）

2.动态范围非常出色：有反射器时可达37 dB（无反射器时可达30 dB）

3.快速精准：在25秒内获得精准的CD和PMD测量结果，以及长度和 时延测量结果

4.频段覆盖范围广：O波段和SCL波段

5.符合标准：符合行业标准（如ITU-T G.650.3、TIA-455-243、TIA-455-175-C和IEC61282-9）

6.单键操作：避免人为错误，一次性获得正确结果

7.连接性能：通过EXFO Exchange和FastReporter 3，利用云托管功能进行任务管理和报告，同时确保各个团队的操作符合相关标准

应用：

1.400G/800G及速率更高的链路鉴定

2.城域网、核心网、DCI和小区/移动xhaul网络测试

3.完全合规的光纤鉴定（使用光纤测试工具和云托管功能）

可搭载平台：

1.平台FTB-1v2 Pro

2.平台FTB-2 Pro

3.平台FTB-4 Pro

介绍：

FTBx-570采用EXFO在色散测试方面的领先专业技术，使技术人员能够使用一台仪表，从一个位置测试色度色散（CD）和偏振模色散（PMD），鉴定多个光纤链路。此外，FTBx-570还能测量光纤长度，让用户准确了解被测光纤的距离。FTBx-570将长度测量数据用于色散系数数据，技术人员无需手动输入长度数据，从而避免了使用双端CD/PMD解决方案时会出现的错误。FTBx-570还提供每个波长的时延信息，这是当今高速网络部署所需的关键信息。

FTBx-570 采用专利的CD/PMD测试方法，使技术人员能够出色地鉴定当今和未来的高速网络。在部署了多厂商网元的分布式网络中，光纤网络鉴定比以往任何时候都更为重要。EXFO的FTBx-570配备直观的界面和高度智能化的功能，可确保自动优化任何链路的测试参数。

在典型的双端色散测试方案中，在光纤每端都需要有技术人员；一名技术人员负责设置和操作色散测试仪，另一名技术人员负责设置和操作宽带光源。

使用EXFO的FTBx-570进行单端测试可从四个方面加快测试流程：

1. 只需一名技术人员在光纤一端就能精准地进行测试。

2. 可从多个方向对光纤进行测试，将原本需要数小时的工作缩短为几分钟。

3. 测量光纤长度，立即了解测试距离（用于确定色散系数结果），最大限度地减少用户在使用双端解决方案时出现的输入错误。

4. 了解延迟或时延对当今的高速网络至关重要；FTBx-570可提供重要的时延信息。

其结果是简化测试流程，大幅减少返场次数和运营成本。

在当今竞争激烈的环境下，重复返场已不再可行。FTBx-570采用单键操作和自动设置，可确保通过一次CD/PMD测试获得正确的结果。FTBx-570 GUI提供易读的通过/未通过结果，并可在一个屏幕上显示所有关键参数和数值，将性能、简便性和效率融为一体。

在移动网络/小区中测试CD/PMD

整个网络的容量都在不断增加，5G也不例外。移动xhaul（前传、中传、回传）增长最快。城域网的长度有时超过100千米， 移动回传的长度从几千米到120千米不等，这些长距离会造成色散问题，大大降低信号质量——因为色散会随着距离的增加 而增加。此外，5G数据传输速率通常为10 Gbit/s，但在某些部署中，可达25至100 Gbit/s。考虑到即使在10 Gbit/s的速率下也会开始出现色散问题，了解越来越高的速率对网络有何影响至关重要。因此，建议在施工后或升级前对色散进行全面 测试。要全面鉴定光纤的特性，还必须测试CD和PMD（根据ITU-T G.650.3）。在任何情况下，使用FTBx-570进行单端测 试都比双端测试更好，因为它需要更少的技术人员、更少的返场次数，从而降低了运营成本。

相干部署中的色散测试

相干部署中的色散测试对于确保光通信系统可靠且高效至关重要。虽然相干系统具有更强的抗损伤能力，但也无法避免色度 色散的影响。为了优化拉曼增益和效率，必须了解有效区域的光纤类型。在大多数绿地部署中，光纤类型都是已知的，但在棕地部署中却并非如此。如不确定，可使用FTBx-570来确定光纤类型：1310 nm或1550 nm波长下的λ零、CD斜率和系 数FTBx-570在进行这些测量方面具有得天独厚的优势。此外，它还可以计算光纤长度，以进行精确的斜率和系数测量。

3.EXFO FTBx-5245、5255光谱分析仪

主要功能

1.在线测量100G/200G/400G信号的Pol-Mux OSNR（FTBx-5255）

2.业内首个涵盖所有应用的一体化OSA：高速（100G+在线OSNR）、 CWDM、O和L波段测试

3.便携的DWDM/CWDM网络光谱鉴定解决方案

4.非常小的OSA/传输网解决方案，可安装在单个平台（FTB-4 Pro）中

5.提供符合IEC 61282-12标准的Pol-Mux OSNR选件

6.FTB-2 Pro和FTB-4 Pro平台配备10英寸大屏幕显示器

应用

1.现场和实验室应用的理想之选：兼容FTB-2 Pro、FTB-4 Pro和 LTB-8平台

2.灵活分析WDM、EDFA、漂移、光谱透射率、法布里-珀罗和DFB 激光器

3.提供多种测量结果（SMSR、FWHM谱宽、20 dB线宽）

4.支持一键操作，轻松完成设置和自动测量

FTBx-5245/5255是一款易于使用的OSA，可提供一系列为在研发和制造环境中工作的用户量身打造的测量模式。

FTBx-5255是市场上首个能够在单个模块中满足所有应用需求的OSA：

• 高速DWDM，可测量10G至400G信号的OSNR，包括在线Pol-Mux OSNR

• CWDM光谱分析

• 可插拔光模块（CFP、XFP）O波段光谱分析（在1300 nm区域）以及光模块L波段光谱分析

光信噪比（OSNR）长期以来被认为是波分复用（WDM）网络的关键性能指标，这是因为它可在很短的时间内进行多通道信号质量评估。此外，OSNR可在几分钟内预测误码率（BER），而典型的BER测试必须运行数小时乃至数日。 IEC 61280-2-9标准将OSNR测量定义为测量信号功率与峰值间一半距离处噪声之间的功率比。然而，该方法在ROADM或 40G网络中可能会导致结果有误，因为峰值之间的噪声水平不再直接与通道波长处的噪声水平相关。EXFO的带内OSNR测 量方法是该挑战的解决之道。

对于40G、100G和200G的Pol-Mux信号来说，IEC或带内方法都行不通。这就需要全新的测量方法：Pol-Mux OSNR。

 运营商希望降低自己的OPEX，但因为部署了一些新技术（如更密的通道间隔、偏振复用信号等），WDM网络开始变得日益复杂，这反过来增加了可能会导致故障的因素。以前的损伤类型相对较少且众所周知（如损耗过大、色散高和ASE噪声过大），而新部署的技术导致了以前不常见的损伤，如串扰和非线性效应。因此，电信公司需要找到能够发现这些损伤及其对信号衰减影响的方法。 现在，EXFO的WDM检测器可帮助实现该目标，因为它能够提供

每个直接检测通道的信号和噪声详情。得益于这种高效的损伤发现方法，可以更迅速地定位有缺陷的器件，从而缩短排障时间并降低OPEX。WDM检测器可提供链路特性信息，如是否存在偏振复用信号以及滤波器或ROADM导致的噪声。它还可以检测是否存在多种类型的损伤（串扰、非线性效应、载波泄露和PMD脉冲展宽），并评估它们的严重程度（良好、告警、风险）。

4.EXFO FTBx-88480 10G/40G/100G/200G/400G以太网测试仪

功能与特点

1.基于IEEE标准，提供1G至400G以太网测试功能

2.测试速度加倍：通过双端口测试同时验证两条链路（1G至400G）

3.提供一整套1G至400G以太网测试功能，包括EtherBERT、RFC 2544、EtherSAM Y.1564、智能环回、双端口流量生成与监测

4.采用先进的开放式光模块系统（OTS）设计，可非常灵活地支持现有和未来的光模块

5.灵活新颖的解决方案，可支持现有的SFP-DD、OSFP和QSFP-DD 接口，以及下一代技术（如100ZR、400ZR、Open ZR+等数字式相干光模块）

6.兼容EXFO的最新版便携式FTB-1 Pro平台，构成非常紧凑的双端口400G解决方案

青岛法特科技有限公司为国内EXFO一级代理，为您提供EXFO各类通信解决方案。
